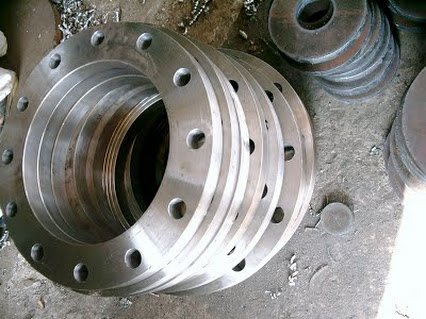

Mặt Bích JIS 16K

THÔNG SỐ KỸ THUẬT MẶT BÍCH JIS 16K:

Thông Số Kỹ Thuật Mặt Bích JIS 16K

Nominal	D	C	h	Holes	do	G	f	t	M	N	H	R	(KG)
Pipe Size	D	C	h	Holes	do	G	f	t	M	N	H	R	(KG)
10	90	65	15	4	17.8	46	1	12	28	26	16	4	0.52
15	95	70	15	4	22.2	51	1	12	32	30	16	4	0.58
20	100	75	15	4	27.7	56	1	14	42	38	20	4	0.75
25	125	90	19	4	34.5	67	1	14	50	46	20	4	1.16
32	135	100	19	4	43.2	76	2	16	60	56	22	5	1.53
40	140	105	19	4	49.1	81	2	16	66	62	24	5	1.64
50	155	120	19	8	61.1	96	2	16	80	76	24	5	1.83
65	175	140	19	8	77.1	116	2	18	98	94	26	5	2.58
80	200	160	23	8	90	132	2	20	112	108	28	6	3.61
90	210	170	23	8	102.6	145	2	20	124	120	30	6	3.89
100	225	185	23	8	115.4	160	2	22	138	134	34	6	4.87
125	270	225	25	8	141.2	195	2	22	170	164	34	6	7.09
150	305	260	25	12	166.6	230	2	24	202	196	38	6	9.57
200	350	305	25	12	218	275	2	26	252	244	40	6	12
250	430	380	27	12	269.5	345	2	28	312	304	44	6	20.1
300	480	430	27	16	321	395	3	30	364	354	48	8	24.3
350	540	480	33	16	358.1	440	3	34	408	398	52	8	34.4
400	605	540	33	16	409	495	3	38	456	446	60	10	47.4
450	675	605	33	20	460	560	3	40	514	504	64	10	61.8
500	730	660	33	20	511	615	3	42	568	558	68	10	73.7
550	795	720	39	20	562	670	3	44	622	612	70	10	87.9
600	845	770	39	24	613	720	3	46	676	666	74	10	98.4

Thông Số Kỹ Thuật Mặt Bích JIS 16K
